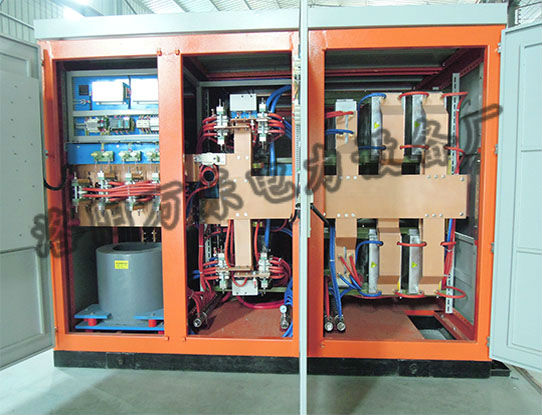

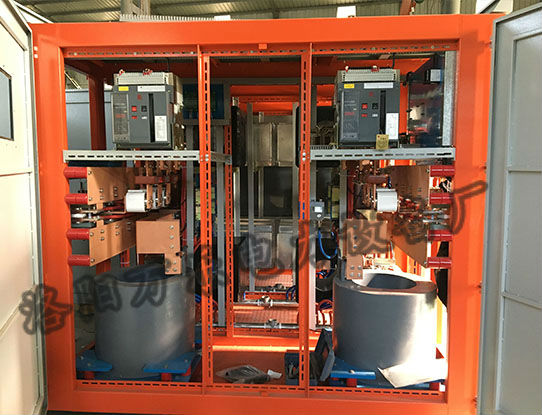

中頻電源采用國際先進技術水平的控制技術，在銅排輸出端，在緊靠線圈的位置安排了接地開關。當要對爐體部分進行維修時，可以把一側爐體的銅排和線圈對地短路，以確保操作人員人身安全。 柜內全部可控硅和二極管為臺基產品。電源柜由高強度的冷軋鋼板制成的，板厚2毫米。打開門可以方便地接近整流和逆變等各個部分。電源柜內銅排和銅管使用國內知名品牌,銅排經氧化處理制作規范。電源柜元器件布置 合理，易于維修，走線，布線規范（附圖）。維修人員能很輕易地接觸到所有的維修點。

產品優勢

1.功率任意分配，功率因數高

2.高變換頻率，高輸出容量，低諧波電流

3.一機多爐同時運行，安全性能高

4.技術成熟、質量可靠、價格便宜

5.設備體積小，重量輕，效率高，耗能少

6.熔化升溫爐溫度易控制，生產效率高

7.操作工藝簡單

KGPS中頻電源是一種將工頻50HZ交流電轉變?yōu)橹蓄l（300HZ以上至20K HZ）的電源裝置，把三相工頻交流電，整流后變成直流電，再把直流電變?yōu)榭烧{節的中頻電流，供給由電容和感應線圈里流過的中頻交變電流，在感應圈中產生高密度的磁力線，并切割感應圈里盛放的金屬材料，在金屬材料中產生很大的渦流。可使圓柱體表面被加熱到發紅，甚至熔化，而且這種發紅和熔化的速度只要調節頻率大小和電流的強弱就能實現。如果圓柱體放在線圈中心，那么圓柱體周邊的溫度是一樣的，圓柱體加熱和熔化也沒有產生有害氣體、強光污染環境。KGPS中頻爐廣泛用于有色金屬的熔煉[主要用在熔煉鋼、合金鋼、特種鋼、鑄鐵等黑色金屬材料以及不銹鋼、鋅等有色金屬材料的熔煉，也可用于銅、鋁等有色金屬的熔煉和升溫，保溫，并能和高爐進行雙聯運行]。也可用于鍛造加熱[用于棒料、圓鋼，方鋼，鋼板的透熱，補溫，蘭淬下料在線加熱，局部加熱，金屬材料在線鍛造（如齒輪、半軸連桿、軸承等精鍛）、擠壓、熱軋、剪切前的加熱、噴涂加熱、熱裝配以及金屬材料整體的調質、退火、回火等。熱處理調質生產線[主要供軸類（直軸、變徑軸，凸輪軸、曲軸、齒輪軸等）；齒輪類；套、圈、盤類；機床絲杠；導軌；平面；球頭；五金工具等多種機械（汽車、摩托車）零件的表面熱處理及金屬材料整體的調質、退火、回火]等。

工作原理

中頻電源（KGPS-BL（并聯））

SCR并聯逆變器有多種電路結構，常用的是橋式電路結構，橋式電路的輸入端與直流電源聯接，橋式電路的輸出端與負載連接，交替觸發對角橋臂元件時，使橋臂元件交替導通，在負載電路中產生交變電流，從而實現從直流 到交流的電能變換。

中頻電源（KGPS-BL（串聯））

在串聯逆變電路的結構條件下，負載電路工作時，與并聯逆變電路不同的是，橋臂元件交替導通過程中，橋臂SCR元件的導通角小于180o，SCR元件導通角的補角范圍內是反向二極管導通時間。串聯逆變電路多為半橋式結構 ，在相同的進線電壓條件下，半橋電路結構的負載電壓僅為全橋結構負載電壓的一半。

串聯逆變中頻電源裝置規格參數表
型號	輸入功率（KW）	工作頻率（HZ）	進線電壓（V）	直流電壓（V）	直流電流（KA）	輸出中頻電壓（V）	適配熔煉爐規格（噸）	一拖二配置爐規格（噸）
KGPS-C250	250	1000~4000	380	500	0.5	1800	0.5	350
KGPS-C500	500	500~2500	380	500	1	1800	1	700
KGPS-C750	700	400~1000	380	500	1.5	1800	1.5	1000
			660	870	0.86	3000
KGPS-C1000	1000	350~500	660	870	1.15	3000	2	1300
			750	980	1.02	3000
KGPS-C1500	1500	300~500	660	870	1.72	3000	3	2000
			750	980	1.53	3000
KGPS-C2000	2000	250~500	660	870	2.3	2700	4	2500
			750	980	2.04	3000
KGPS-C2500	2500	200~500	660	870	2.87	2700	5	3000
			750	980	2.55	3000
KGPS-C3000	3000	200~500	660	870	3.45	2700	6	4000
			750	980	3.06	3000
KGPS-C5000	5000	150~500	660	870	5.75	2700	10	6500
			750	980	5.1	3000
KGPS-C7500	7500	120~500	660	870	8.62	2700	15	7500
			750	980	7.65	3000
KGPS-C10000	10000	120~500	660	870	11.5	2700	20	12000
			750	980	10.2	3000
KGPS-C15000	15000	120~500	660	870	17.2	2700	30	18000
			750	980	15.3	3000
KGPS-C20000	20000	120~500	660	870	23	2700	40	25000

并聯逆變中頻電源裝置規格參數表
型號	輸入功率（KW）	工作頻率（HZ）	進線電壓（V）	直流電壓（V）	直流電流（KA）	輸出中頻電壓（V）	適配熔煉爐規格（噸）
KGPS-C250	250	70~8000	380	500	0.5	0~600~750V	0.5
KGPS-C500	500	70~8000	660	870	0.58	0~1050~990V	1
KGPS-C750	750	70~4000	660	870	0.86	0~1050~990V	1.5
KGPS-C1000	1000	70~4000	660	870	1.15	0~1050~990V	2
KGPS-C1500	1500	70~2500	1000	1300	1.15	0~1560~1950V	3
KGPS-C2000	2000	70~2500	1000	1300	1.54	0~1560~1950V	4
KGPS-C2500	2500	70~1000	1250	1650	1.52	0~1980~2470V	5
KGPS-C3000	3000	70~1000	1250	1650	1.82	0~1980~2470V	6
KGPS-C5000	5000	70~1000	1250	1650	3.03	0~1980~2470V	10
KGPS-C7500	7500	70~1000	1500	1970	3.81	0~2360~3000V	15
KGPS-C10000	10000	70~1000	1500	1970	5.08	0~2360~3000V	20
KGPS-C15000	15000	70~1000	1500	1970	7.61	0~2360~3000V	30
KGPS-C20000	20000	70~1000	1500	1970	10.15	0~2360~3000V	40

•
•
•
•
