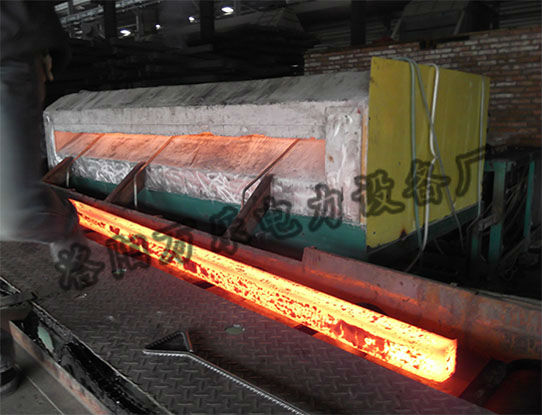

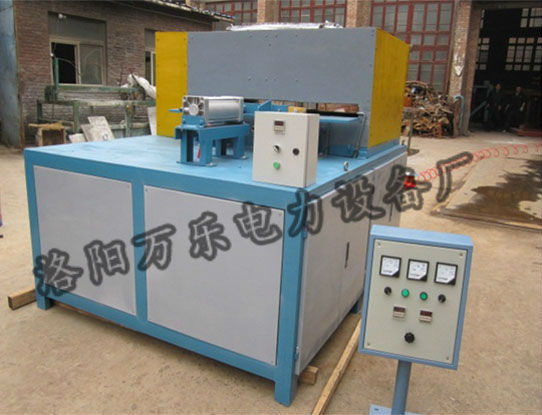

橫向中頻感應加熱爐是一種替代傳統采用氧氣、烘爐、鹽渣爐加熱的高科技產品,它可以節省能耗,省時、快捷、提高產品質量。
產品優勢
1.節省設備空間,節能
2.操作簡單,體積小質量輕
3.檢修方便,適合大型坯料加熱
4.金屬材料采用中頻加熱,是現在通用較好的加熱方式之一。已廣泛應用于很多使用油氣和煤碳加熱的領域。與傳統的燃油、燃煤 或其它類似加熱產品相比,其特點更具有加熱速度快、效率高而降低生產成本;熱輻射小、勞動強度低、符合相關要求。污染 ??;溫度均勻易控制、氧化燒損小、自動化程度高,能保證產品質量和實現在半自動、全自動機床上生產等優點。
5.中頻設備‘功率大、適應大工件加熱’的特點,是IGBT固態中頻無法替代的。
工作原理
中頻感應保溫爐采用了感應加熱的基本原理,"感應加熱"即采用電磁感應方式在負載自身產生感應電流使負載加熱的方法。又運用了電磁感應定律e=W*-dΦ/dt。電磁感應定律揭示了電磁感應現象的物理規律,即閉合導體內的感應電勢與其包圍磁通的變化率成正比,與閉合導體的匝數成正比。感應電勢所產生電流的方向總是趨向于低消原磁通的變化。
縱向中頻感應加熱爐(供參考)
|
額定功率
(KW)
|
額定頻率
(HZ)
|
變壓器容量
(KVA)
|
二次
電壓 (V)
|
整流脈數
|
感應器
電壓
(V)
|
電耗
(KW.h/t)
|
方鋼型號
(mm)
|
加熱時間(秒/根)
|
加熱
溫度
|
10000KW
|
70~1500
|
12500
|
φ1500V
|
24Pulse
|
2800V
|
300(KW.h/t)
|
200×200×6000
150×150×6000
|
145(秒/根)
80(秒/根)
|
≤1250℃
|
8000KW
|
80~1500
|
10000
|
φ1250V
|
24Pulse
|
2800V
|
320(KW.h/t)
|
150×150×6000
130×130×6000
|
110(秒/根)
80(秒/根)
|
≤1250℃
|
5000KW
|
80~1500
|
6000
|
Φ1250V
|
12 Pulse
|
2800V
|
340(KW.h/t)
|
130×130×6000
120×120×6000
|
115(秒/根)
100(秒/根)
|
≤1250℃
|
3000KW
|
400~1500
|
3500
|
Φ950V
|
12 Pulse
|
2800V
|
350(KW.h/t)
|
100×100×6000
80×80×6000
|
165(秒/根)
110(秒/根)
|
≤1250℃
|
2000KW
|
500~1000
|
2200
|
φ660V-380V
|
12 Pulse
|
1200
(800)V
|
360(KW.h/t)
|
80×80×3000
70×70×3000
|
80(秒/根)
60(秒/根)
|
≤1250℃
|
1500KW
|
500~1000
|
1600
|
φ660V-380V
|
12 Pulse
|
1200
(800)V
|
370(KW.h/t)
|
70×70×3000
60×60×3000
|
85(秒/根)
65(秒/根)
|
≤1250℃
|
1000KW
|
500~1000
|
1250
|
φ660V-380V
|
6 Pulse
|
1200
(800)V
|
380(KW.h/t)
|
60×60×1500
60×60×1300
|
38(秒/根)
38(秒/根)
|
≤1250℃
|
800KW
|
500~8000
|
630
|
3φ380V
|
6 Pulse
|
1200
(800)V
|
450(KW.h/t)
|
60×60×1200
|
30(秒/根)
|
≤1250℃
|
(備注1:加熱率是解熱至1100°C時的數據,如果加熱溫度高于1100°C,則加熱率按比例降低。根據加熱率和工件單重可以計算出每小時的件數(即加熱節拍))
(備注2:功率計算)
(備注:上述參數為常用參數,具體情況可根據客戶要求定制)
