可控硅基礎知識

  • 2019-09-18 10:50:13 洛陽萬樂電力設備廠 2247
  • 一、 可控硅的概述

    可控硅是可控硅整流元件的簡稱(亦稱晶閘管),是一種具有三個PN結的四層結構的半導體器件,屬于半控的電流控制器件。

    和其它半導體器件一樣,它具有體積小、效率高、穩定性好、工作可靠等優點。它的出現,使半導體技術從弱電領域進入了強電領域,成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。

    二、 可控硅的分類

    可控硅有多種分類方法:

    (一)按關斷、導通及控制方式分類:可控硅按其關斷、導通及控制方式可分為普通可控硅、雙向可控硅、逆導可控硅、門極關斷可控硅(GTO)、BTG可控硅、溫控可控硅和光控可控硅等多種。

    (二)按引腳和極性分類:可控硅按其引腳和極性可分為二極可控硅、三極可控硅和四極可控硅。

    (三)按封裝形式分類:可控硅按其封裝形式可分為金屬封裝可控硅、塑封可控硅和陶瓷封裝可控硅三種類型。其中,金屬封裝可控硅又分為螺栓形、平板形、圓殼形等多種;塑封可控硅又分為帶散熱片型和不帶散熱片型兩種。

    (四)按電流容量分類:可控硅按電流容量可分為大功率可控硅、中功率可控硅和小功率可控硅三種。通常,大功率可控硅多采用金屬殼封裝,而中、小功率可控硅則多采用塑封或陶瓷封裝。

    (五)按關斷速度分類:可控硅按其關斷速度可分為普通可控硅和高頻(快速)可控硅。

    三、 可控硅的工作原理

    1)導通

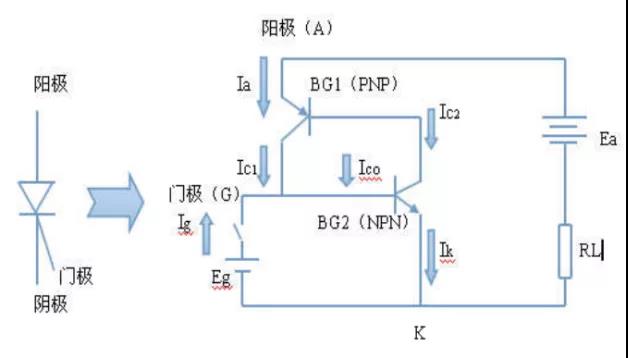

    l柵極懸空時,BG1BG2截止,沒有電流流過負載電阻RL。

    l柵極輸入一個正脈沖電壓(注入觸發電流Ig)時,BG2導通,VCE(BG2)下降,VBE(BG1)升高。

    l正反饋過程:

    Ig↑→Ic2↑→Ia↑→Ic1↑→Ig↑ 使BG1和BG2進入飽和導通狀態。

    l電路很快從截止?fàn)顟B(tài)進入導通狀態。

    l由于正反饋的作用柵極Ig沒有觸發將保持導通狀態不變

    2)截止

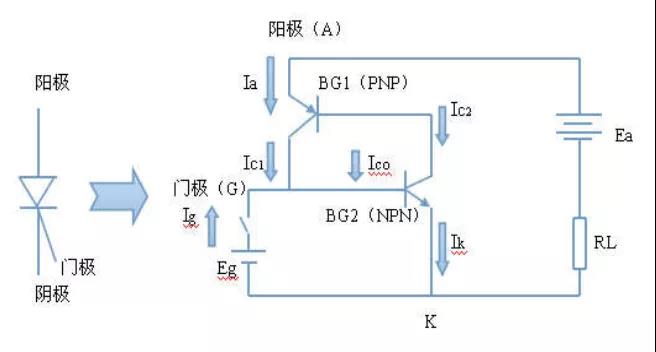

    陽極—陰極加上反向電壓

    l BG1和BG2截止。

    l 加大負載電阻RL使電流減少BG1和BG2的基電流也將減少。

    l 當減少到某一個值時由于電路的正反饋?zhàn)饔茫娐贩D(zhuǎn)為截止?fàn)顟B(tài)。

    這個電流為維持電流IH

    四、可控硅的應用領域

    可控硅主要的作用之一就是穩壓穩流。它在家用電器中的調光燈、調速風扇、空調機、電冰箱、洗衣機、照相機、組合音響、聲光控電路、定時控制器、燃?xì)恻c(diǎn)火器、玩具裝置、電動工具、摩托車點火器、調壓器及工業控制等都大量使用了可控硅器件。

    五、 可控硅的封裝形式

    常用可控硅的封裝形式有:TO-220A、TO-220B、TO-220C、TO-220F、TO-220AB、TO-3P、TO-92、TO-252、TO-126、TO-263、TO-202、SOT-89、SOT-23、SOT-223等
